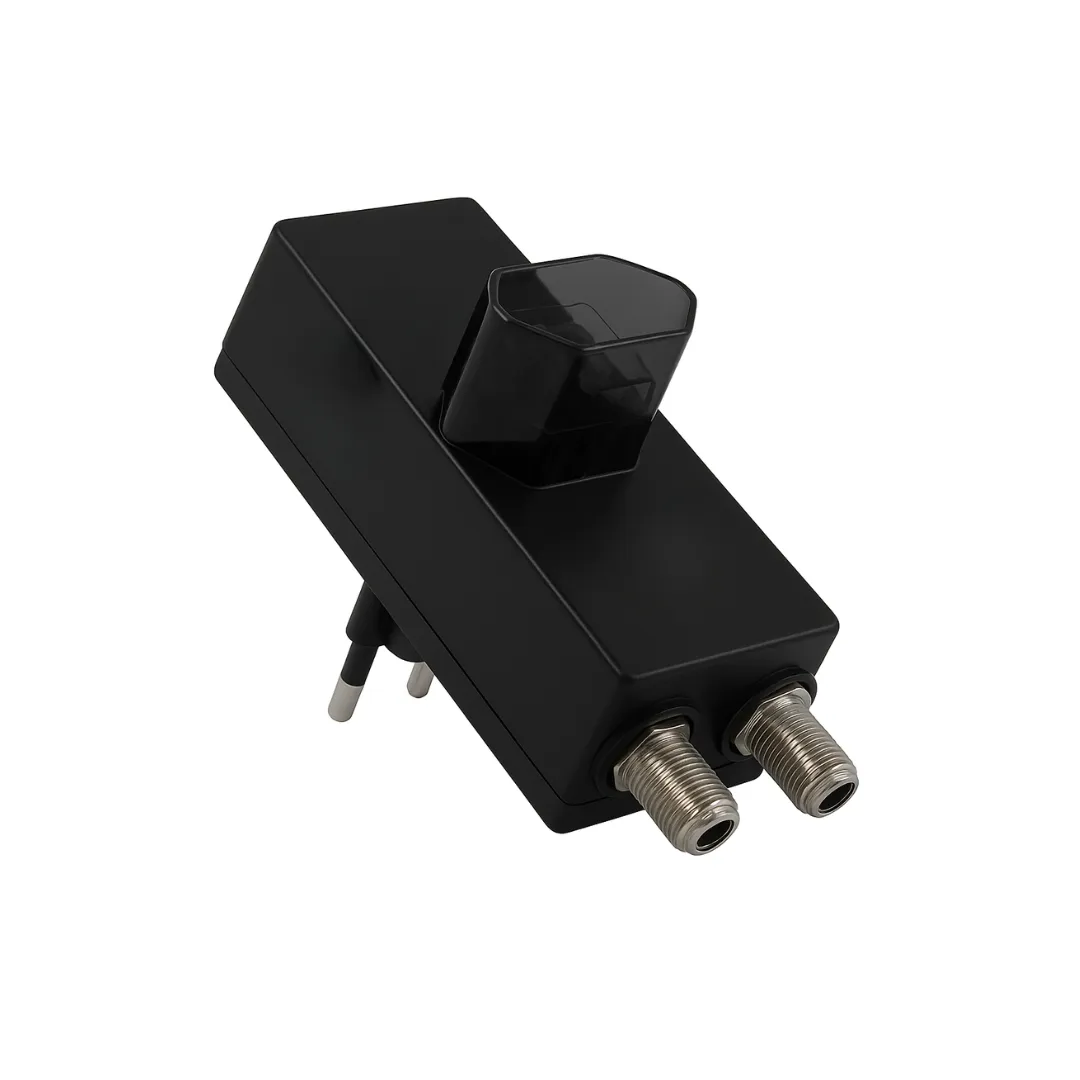

Dispositivo de Proteção contra Surtos (DPS), combinado, para equipamentos eletroeletrônicos conectados, simultaneamente, à rede elétrica e à linha de sinal através de cabo coaxial tipo F de CATV e/ou dados (TV/internet). Possui tecnologia de proteção baseada na utilização de Varistor de Óxido Metálico (MOV) e Centelhador a Gás (GDT), exclusivo SLFP sistema patenteado que garante proteção contra surtos, mesmo sem a presença de um condutor terra especial. Dispensa a necessidade de verificação de polarização da tomada elétrica e pode ser aplicado em Set Top Box, TV, decodificadores de TV a cabo, home theater, vídeo game, entre outros.
Detalhes
| Características técnicas | Unid. | Linha de energia | Linha de sinal |
|---|---|---|---|
| Normas aplicáveis | - | ABNT NBR IEC 61643-1 / ABNT NBR 14136 | - |
| Código CLAMPER | - | 013046 / 014177* | - |
| Tecnologia de proteção | - | Varistor de Óxido Metálico (MOV) | Centelhador a Gás (GDT) |
| Modos de proteção | - | L - N / L - L (modo diferencial) | Conforme o sistema |
| Corrente de carga nominal - Iₙ | A | 10 | - |
| Número de condutores protegidos | - | 02 (dois) | 01 (um) |
| Tensão nominal de operação - U₀ | Vₐc | 127 (L-N) / 220 (L-N / L-L) | < - |
| Tempo de resposta típico | ns | < 25 | < - |
| Tensão máxima de operação contínua - Uc | Vₐc | 275 | - |
| Tensão de disparo CC | Vdc | - | 90 ± 20% |
| Corrente de descarga máxima @ 8/20 µs - Iₘₐₓ | kA | 4,5 | 10 |
| Temperatura de operação | °C | -40 ... +70 | -40 ... +70 |
| Conexão de entrada | - | Plugue 2P (NBR 14136:2002) 10A | Conector fêmea coaxial tipo F |
| Conexão de saída | - | Tomada 2P (NBR 14136:2002) 10A | Conector fêmea coaxial tipo F |
| Grau de proteção | - | IP20 | - |
| Acondicionamento | - | Material com características de não propagação e auto-extinção do fogo | - |
| Cor | - | Transparente / Preto | - |
| Peso aproximado | g | 110 | - |
| Dimensões | mm | 103,2 x 42,9 x 76 (C x L x A) | - |
